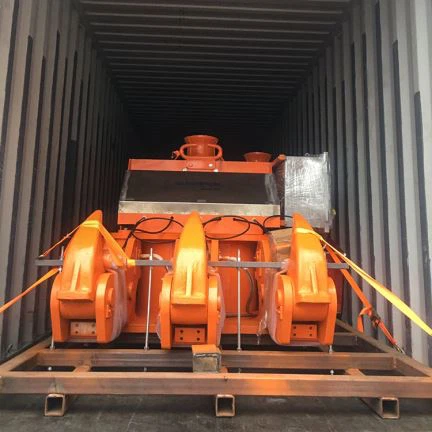

Marine Triple Quick Release-meerhaak
Quick Release Hooks zijn ontworpen voor afmeertoepassingen in olie- en gasterminals. Onze snelspanhaken zijn vervaardigd van hoogwaardig materiaal met perfecte veiligheid en betrouwbaarheid, waardoor ze geschikt zijn voor hoge zoutgehaltes en lage temperaturen en stormen, enz. De moeilijkste mariene omgevingen.
Het leveringsbereik is van SWL 30T tot SWL 250T, elke haak van eenheden heeft een proefbelasting van 1,5 x SWL. Haken kunnen worden geleverd als enkele, dubbele, driedubbele, viervoudige en etc. Ook kunnen er verschillende opties zijn, waaronder handmatige, elektrische en hydraulische systemen. Handmatige ontgrendeling en ontgrendeling op afstand zijn beschikbaar en kunnen ook worden uitgerust met een belastingspen en een belastingbewakingssysteem.
Voor kleine QRH-afmetingen kan de unit worden ontworpen zonder geïntegreerde kaapstander.
Functies
1. Vermindert het kantelmoment op de haakbasis en vervolgens de spanningen op de haakbasis en de haakbasisfunderingen
2. Vermindert risico
3. Haakprofiel gevormd om de boodschapperlijn te geleiden tijdens het ophalen om de vereisten voor het hanteren van de lijn te minimaliseren, waardoor de aanmeerbemanning minder risico loopt
4. Eentraps vergrendelingsmechanisme:
5. Minder bewegende delen verminderen de onderhoudsvereisten en verbeteren de betrouwbaarheid
6. Compact ontwerp
7. Kleine installatievoetafdruk, waardoor de hoeveelheid verbruikte dekruimte wordt geminimaliseerd
Specificaties:
| specificatie: | Enkele haak arbeidskrachten | Lopende trekkracht van elektrische kaapstander | Gewicht (kg) | A | B | BB | C | D | E | EE | F | G | H | K | R | X |
| (KN) | (KN) | |||||||||||||||
| QRH-2-40 | 400 | 10 | 491 | 583 | 650 | 700 | 260 | 54 | 235 | 260 | 35 | 370 | 1233 | 96 | 90 | 6×M48 |
| QRH-2-60 | 600 | 10 | 878 | 788 | 750 | 780 | 290 | 62 | 275 | 290 | 45 | 407 | 1536 | 130 | 100 | 6×M56 |
| QRH-2-75 | 750 | 10 | 1049 | 888 | 750 | 850 | 325 | 70 | 275 | 325 | 45 | 417 | 1638 | 130 | 100 | 6×M64 |
| QRH-2-100 | 1000 | 20 | 1439 | 959 | 750 | 925 | 363 | 78 | 275 | 363 | 50 | 447 | 1709 | 150 | 100 | 6×M72 |
| QRH-2-125 | 1250 | 20 | 1602 | 1030 | 750 | 925 | 363 | 86 | 275 | 363 | 55 | 479 | 1780 | 150 | 100 | 6×M80 |
| QRH-2-150 | 1500 | 20 | 2332 | 1210 | 750 | 1000 | 400 | 86 | 275 | 400 | 55 | 499 | 1960 | 150 | 100 | 7×M80 |
Tekening
Certificeringen
Inspectie rapport
Casusreferentie
